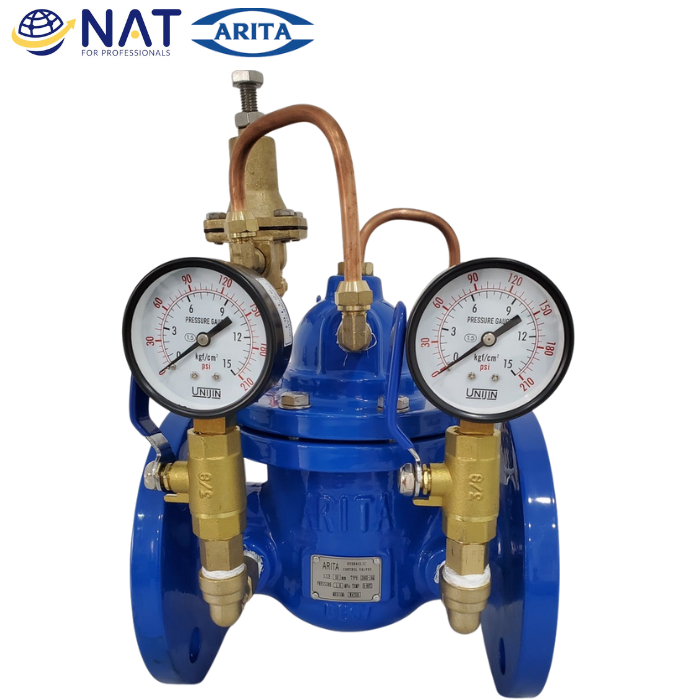

Van giảm áp 200X-16Q

Van giảm áp 200X-16Q

Van giảm áp 200X-16Q là gì?

Van giảm áp 200X-16Q là một loại van công nghiệp được thiết kế để giảm và ổn định áp suất đầu ra của chất lỏng (thường là nước) trong hệ thống đường ống. Van hoạt động tự động, duy trì áp suất đầu ra ở một mức đặt trước, bất kể sự biến động của áp suất đầu vào. Điều này giúp bảo vệ các thiết bị hạ nguồn khỏi áp suất quá cao, ngăn ngừa hư hỏng và đảm bảo hoạt động an toàn, hiệu quả của toàn bộ hệ thống. Van giảm áp 200X-16Q được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, bao gồm hệ thống cấp nước sinh hoạt, hệ thống phòng cháy chữa cháy, và các hệ thống công nghiệp khác.

Đặc điểm cấu tạo chính của van 200X-16Q

Van giảm áp 200X-16Q có cấu tạo tương đối phức tạp, bao gồm nhiều bộ phận khác nhau phối hợp hoạt động để đảm bảo chức năng giảm áp. Các thành phần chính bao gồm:

• Thân van: Thường được làm từ gang, thép hoặc đồng, chịu trách nhiệm chứa các bộ phận bên trong và kết nối với đường ống.
• Đĩa van: Điều khiển dòng chảy của chất lỏng, đóng mở để điều chỉnh áp suất.
• Lò xo: Tạo lực đàn hồi, cân bằng với áp suất đầu ra để duy trì mức áp suất mong muốn. Lò xo có thể điều chỉnh để thay đổi áp suất đầu ra.
• Màng van: Nhận tín hiệu áp suất đầu ra và tác động lên đĩa van.
• Van điều khiển: (Pilot valve) Kiểm soát áp suất tác động lên màng van, giúp van hoạt động chính xác.
• Các cổng kết nối: Cho phép kết nối van với đường ống và các thiết bị đo.

Thông số kỹ thuật của van giảm áp 200X-16Q

Vật liệu chế tạo và tiêu chuẩn kết nối

Vật liệu chế tạo van giảm áp 200X-16Q quyết định độ bền và khả năng chống ăn mòn của van. Các vật liệu phổ biến bao gồm:

• Thân van: Gang dẻo, thép không gỉ, đồng.
• Đĩa van: Thép không gỉ, đồng.
• Màng van: Cao su EPDM, NBR.
• Lò xo: Thép lò xo.

Tiêu chuẩn kết nối của van thường là mặt bích (flange) theo tiêu chuẩn BS, DIN, ANSI, JIS, đảm bảo kết nối chắc chắn và kín khít với đường ống. Kích thước mặt bích phù hợp với kích thước đường ống.

Áp suất và nhiệt độ làm việc

Van giảm áp 200X-16Q có các thông số áp suất và nhiệt độ làm việc sau:

• Áp suất đầu vào tối đa: 16 bar.
• Áp suất đầu ra: Điều chỉnh được trong một khoảng nhất định, ví dụ từ 0.3 đến 8 bar.
• Nhiệt độ làm việc: Thường từ 0°C đến 80°C, tùy thuộc vào vật liệu chế tạo.

Bảng thông số kỹ thuật tham khảo:

Thông số	Giá trị
Áp suất đầu vào tối đa	16 bar
Áp suất đầu ra	Điều chỉnh (ví dụ: 0.3 - 8 bar)
Nhiệt độ làm việc	0°C - 80°C
Vật liệu thân van	Gang dẻo, thép không gỉ, đồng
Vật liệu đĩa van	Thép không gỉ, đồng
Vật liệu màng van	Cao su EPDM, NBR
Tiêu chuẩn kết nối	Mặt bích BS, DIN, ANSI, JIS

Ưu điểm nổi bật của van giảm áp 200X-16Q

Độ bền và khả năng chống ăn mòn

Van giảm áp 200X-16Q được chế tạo từ vật liệu chất lượng cao, có khả năng chống ăn mòn tốt, đảm bảo tuổi thọ lâu dài trong môi trường làm việc khắc nghiệt. Thân van thường được phủ lớp sơn bảo vệ để tăng cường khả năng chống gỉ sét. Việc lựa chọn vật liệu phù hợp với môi trường sử dụng là rất quan trọng để đảm bảo độ bền của van.

Hoạt động ổn định và chính xác

Van hoạt động tự động, duy trì áp suất đầu ra ổn định, không bị ảnh hưởng bởi sự biến động của áp suất đầu vào. Điều này đảm bảo an toàn và hiệu quả cho các thiết bị hạ nguồn. Van có độ chính xác cao trong việc điều chỉnh áp suất, giúp hệ thống hoạt động đúng theo yêu cầu.

Ứng dụng rộng rãi trong các hệ thống

Van giảm áp 200X-16Q được sử dụng rộng rãi trong nhiều hệ thống khác nhau, bao gồm:

• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống phòng cháy chữa cháy.
• Hệ thống tưới tiêu.
• Các hệ thống công nghiệp khác như hệ thống khí nén, hệ thống hơi.

Ứng dụng thực tế của van giảm áp 200X-16Q

Trong hệ thống cấp nước

Trong hệ thống cấp nước, van giảm áp 200X-16Q được sử dụng để giảm áp suất nước từ nguồn cung cấp đến các khu vực tiêu thụ. Điều này giúp bảo vệ đường ống và các thiết bị sử dụng nước (ví dụ: vòi nước, máy giặt, máy nước nóng) khỏi áp suất quá cao, ngăn ngừa rò rỉ và hư hỏng. Van cũng giúp duy trì áp suất nước ổn định, đảm bảo lưu lượng nước đều đặn cho các hộ gia đình và doanh nghiệp.

Trong hệ thống phòng cháy chữa cháy

Trong hệ thống phòng cháy chữa cháy, van giảm áp 200X-16Q được sử dụng để điều chỉnh áp suất nước đến các đầu phun sprinkler. Điều này đảm bảo áp suất nước phù hợp để các đầu phun hoạt động hiệu quả, dập tắt đám cháy nhanh chóng. Van cũng giúp bảo vệ hệ thống đường ống khỏi áp suất quá cao, ngăn ngừa vỡ ống và rò rỉ nước, đảm bảo hệ thống hoạt động tin cậy trong trường hợp khẩn cấp.
