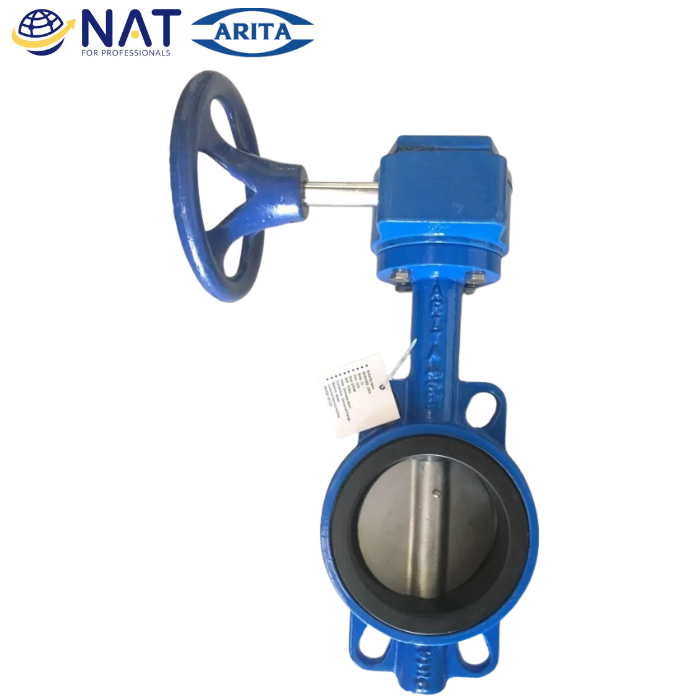

Van bướm tay quay gang CBV-G-UF-PN16

Van bướm tay quay gang CBV-G-UF-PN16

Van bướm tay quay là gì?

Van bướm tay quay là một loại van công nghiệp được sử dụng rộng rãi để điều khiển dòng chảy của chất lỏng hoặc khí trong đường ống. Điểm đặc biệt của loại van này là cơ chế vận hành bằng tay quay, giúp người sử dụng dễ dàng điều chỉnh lưu lượng dòng chảy một cách chính xác. Van bướm tay quay thường được ưu tiên sử dụng trong các hệ thống có yêu cầu điều khiển thủ công và không cần đến tự động hóa.

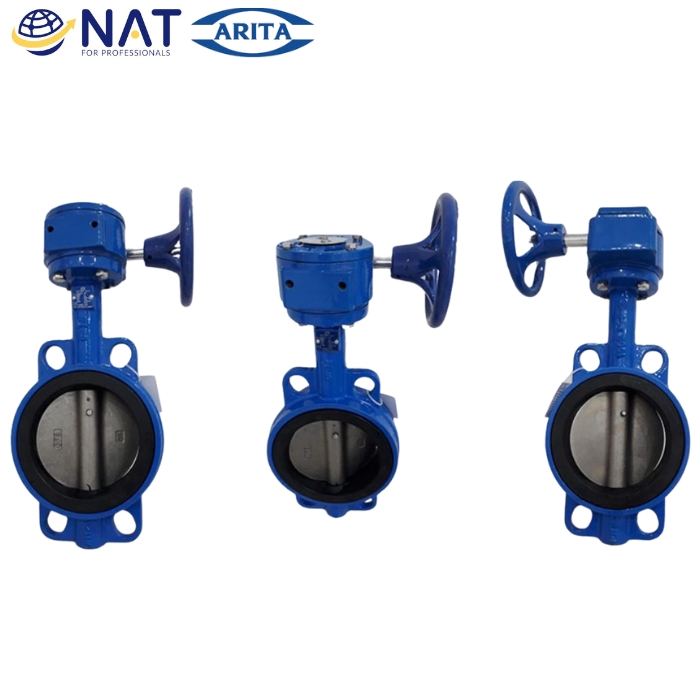

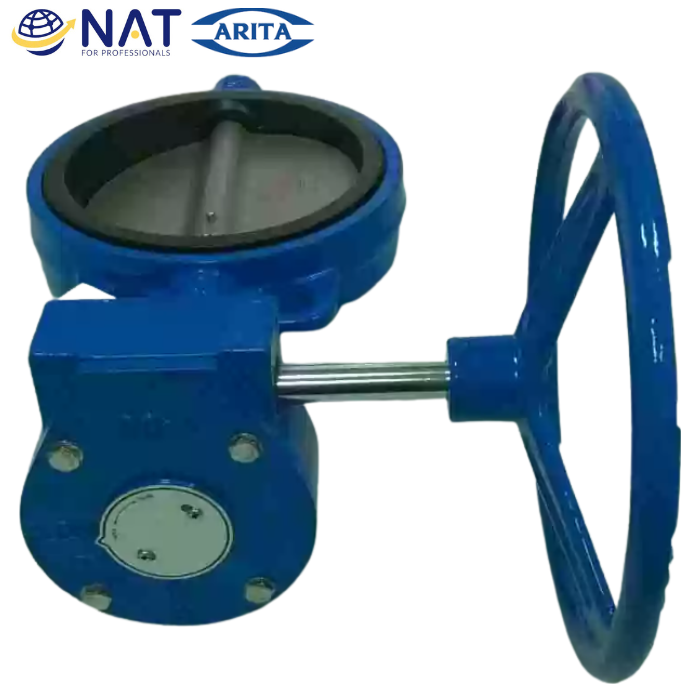

Tổng quan về Van bướm tay quay gang CBV-G-UF-PN16

Van bướm tay quay gang CBV-G-UF-PN16 là một sản phẩm van công nghiệp chất lượng cao, được thiết kế để đáp ứng các yêu cầu khắt khe trong nhiều ứng dụng khác nhau. Với thân van được làm từ gang, đĩa van (cánh bướm) có cấu tạo đặc biệt và gioăng làm kín EPDM, van bướm này đảm bảo độ bền, khả năng chống ăn mòn và hiệu suất làm việc ổn định. Đặc biệt, Van bướm tay quay gang CBV-G-UF-PN16 tuân thủ tiêu chuẩn PN16, cho thấy khả năng chịu áp lực cao và phù hợp với nhiều hệ thống đường ống.

Đặc điểm cấu tạo và vật liệu của van bướm CBV-G-UF-PN16

Thân van gang

Thân van là bộ phận chịu lực chính của Van bướm tay quay gang CBV-G-UF-PN16. Vật liệu gang được lựa chọn bởi độ bền cơ học cao, khả năng chịu áp lực tốt và giá thành hợp lý. Thân van gang giúp bảo vệ các bộ phận bên trong van khỏi các tác động từ môi trường bên ngoài, đồng thời đảm bảo van hoạt động ổn định trong thời gian dài. Bề mặt thân van thường được sơn phủ lớp bảo vệ để tăng cường khả năng chống ăn mòn.

Đĩa van (cánh bướm)

Đĩa van, hay còn gọi là cánh bướm, là bộ phận trực tiếp điều tiết dòng chảy. Thiết kế của đĩa van ảnh hưởng lớn đến hiệu suất hoạt động của van. Van bướm tay quay gang CBV-G-UF-PN16 sử dụng đĩa van được chế tạo từ vật liệu phù hợp với môi chất, thường là gang hoặc thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn. Khi tay quay được vận hành, đĩa van sẽ xoay quanh trục, thay đổi tiết diện dòng chảy và điều chỉnh lưu lượng theo yêu cầu.

Gioăng làm kín EPDM

Gioăng làm kín là bộ phận quan trọng giúp ngăn chặn rò rỉ chất lỏng hoặc khí qua van. Van bướm tay quay gang CBV-G-UF-PN16 sử dụng gioăng làm kín EPDM (Ethylene Propylene Diene Monomer) vì vật liệu này có khả năng chịu hóa chất tốt, độ đàn hồi cao và khả năng làm kín tuyệt vời. Gioăng EPDM cũng có khả năng chịu nhiệt độ rộng, phù hợp với nhiều ứng dụng khác nhau. Gioăng làm kín EPDM góp phần quan trọng vào việc đảm bảo hiệu suất và tuổi thọ của van.

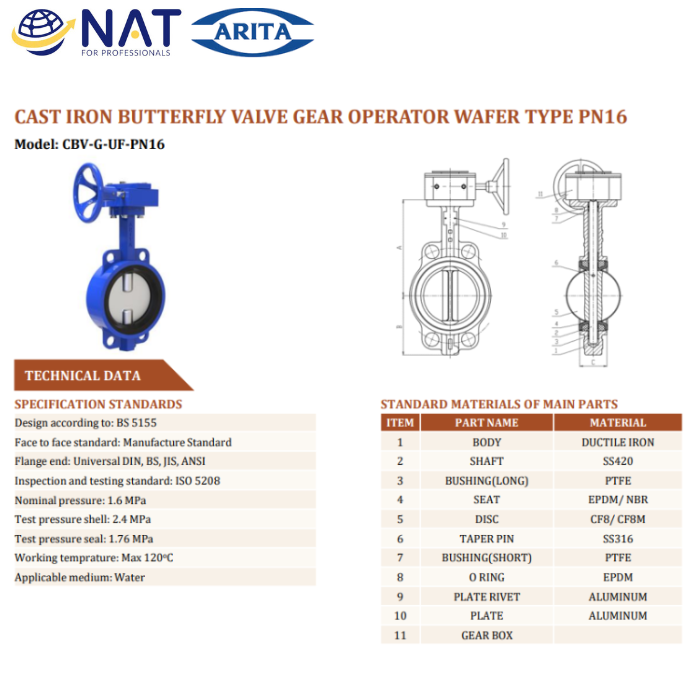

Thông số kỹ thuật chi tiết của Van bướm tay quay gang CBV-G-UF-PN16

Áp suất và nhiệt độ làm việc

• Áp suất làm việc: PN16 (16 bar)
• Nhiệt độ làm việc: Tùy thuộc vào vật liệu gioăng, thường từ -20°C đến +120°C (với gioăng EPDM). Phạm vi này có thể thay đổi tùy theo yêu cầu cụ thể của ứng dụng.

Kích thước và tiêu chuẩn kết nối

• Kích thước: DN50 đến DN300 (tùy theo model)
• Tiêu chuẩn kết nối:
  • Kết nối mặt bích: Tiêu chuẩn EN 1092-2
  • Khoảng cách giữa hai mặt bích (Face to Face): Tuân thủ tiêu chuẩn EN 558 Series 20 (DIN 3202 K1)

Bảng thông số kỹ thuật (ví dụ):

Thông số	DN50	DN80	DN100	DN150	DN200	DN250	DN300
Áp suất (PN)	16	16	16	16	16	16	16
Nhiệt độ (°C)	-20 ~ 120	-20 ~ 120	-20 ~ 120	-20 ~ 120	-20 ~ 120	-20 ~ 120	-20 ~ 120
Vật liệu thân	Gang	Gang	Gang	Gang	Gang	Gang	Gang
Vật liệu đĩa	Gang/SS304	Gang/SS304	Gang/SS304	Gang/SS304	Gang/SS304	Gang/SS304	Gang/SS304

(Lưu ý: Các thông số cụ thể có thể thay đổi tùy theo nhà sản xuất và model cụ thể của Van bướm tay quay gang CBV-G-UF-PN16)

Ứng dụng của Van bướm tay quay gang CBV-G-UF-PN16 trong các ngành công nghiệp

Hệ thống cấp thoát nước

Van bướm tay quay gang CBV-G-UF-PN16 được sử dụng rộng rãi trong các hệ thống cấp thoát nước đô thị và công nghiệp. Chúng có vai trò điều khiển dòng chảy nước, từ việc đóng/mở hoàn toàn đến điều chỉnh lưu lượng theo yêu cầu. Van được ứng dụng trong các trạm bơm, nhà máy xử lý nước, hệ thống phân phối nước sạch và hệ thống thoát nước thải.

Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

Trong hệ thống HVAC, Van bướm tay quay gang CBV-G-UF-PN16 được sử dụng để điều khiển dòng chảy của nước lạnh hoặc nước nóng trong các đường ống. Van giúp điều chỉnh nhiệt độ và lưu lượng gió trong hệ thống, đảm bảo hiệu quả làm mát hoặc sưởi ấm. Van được lắp đặt trong các tòa nhà thương mại, trung tâm dữ liệu, nhà máy sản xuất và các công trình công nghiệp khác.

Hệ thống PCCC (Phòng cháy chữa cháy)

Van bướm tay quay gang CBV-G-UF-PN16 đóng vai trò quan trọng trong hệ thống PCCC. Chúng được sử dụng để điều khiển dòng chảy của nước trong hệ thống sprinkler, hệ thống phun sương và các hệ thống chữa cháy khác. Van đảm bảo nguồn nước được cung cấp nhanh chóng và hiệu quả khi có sự cố cháy nổ xảy ra. Độ tin cậy và khả năng hoạt động ổn định của van là yếu tố then chốt trong các hệ thống PCCC, giúp bảo vệ tính mạng và tài sản.
