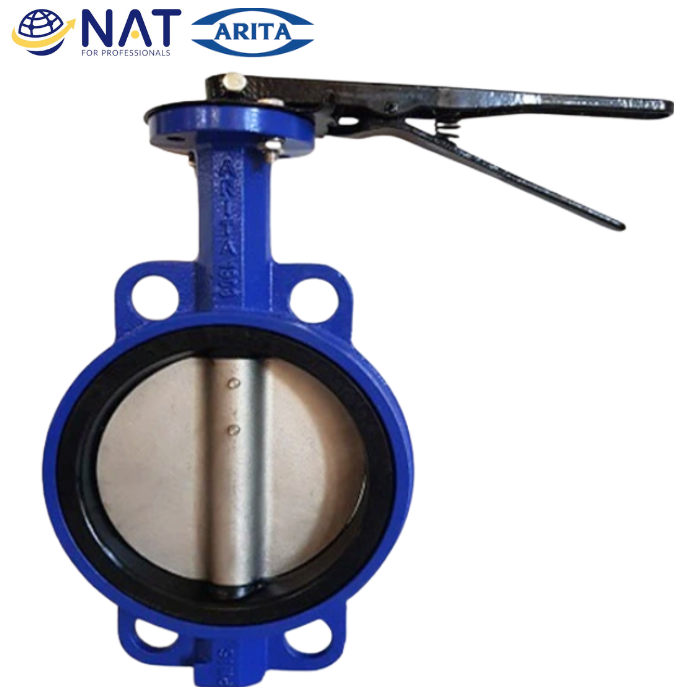

Van bướm tay gạt CBV-L-UF-PN16

Van Bướm Tay Gạt CBV-L-UF-PN16

Van bướm tay gạt là gì?

Van bướm tay gạt là một loại van công nghiệp được sử dụng rộng rãi để điều khiển dòng chảy của chất lỏng hoặc khí trong đường ống. Hoạt động của van dựa trên một đĩa tròn (đĩa van) xoay quanh một trục. Khi đĩa van nằm song song với dòng chảy, van mở hoàn toàn, cho phép dòng chảy đi qua. Khi đĩa van xoay vuông góc với dòng chảy, van đóng hoàn toàn, ngăn chặn dòng chảy. Cơ chế điều khiển tay gạt cho phép người vận hành dễ dàng đóng mở van một cách nhanh chóng và chính xác. Ưu điểm của van bướm tay gạt bao gồm thiết kế đơn giản, gọn nhẹ, dễ lắp đặt và bảo trì, cũng như khả năng hoạt động hiệu quả trong nhiều điều kiện áp suất và nhiệt độ khác nhau.

Giới thiệu model CBV-L-UF-PN16

Model CBV-L-UF-PN16 là một trong những dòng van bướm tay gạt được ưa chuộng trên thị trường hiện nay. Mã 'CBV' thường biểu thị 'Butterfly Valve' (van bướm), 'L' có thể liên quan đến loại vật liệu hoặc thiết kế cụ thể, 'UF' thường chỉ kết nối dạng 'Wafer', và 'PN16' thể hiện áp suất làm việc tối đa là 16 bar. Van bướm tay gạt CBV-L-UF-PN16 được thiết kế để đáp ứng các tiêu chuẩn kỹ thuật khắt khe, đảm bảo độ bền, độ tin cậy và hiệu suất hoạt động cao. Sản phẩm này thường được sử dụng trong các hệ thống cấp thoát nước, hệ thống PCCC, và nhiều ứng dụng công nghiệp khác. Sự phổ biến của model CBV-L-UF-PN16 đến từ khả năng vận hành đơn giản, hiệu quả và chi phí hợp lý.

Cấu Tạo và Thông Số Kỹ Thuật của Van CBV-L-UF-PN16

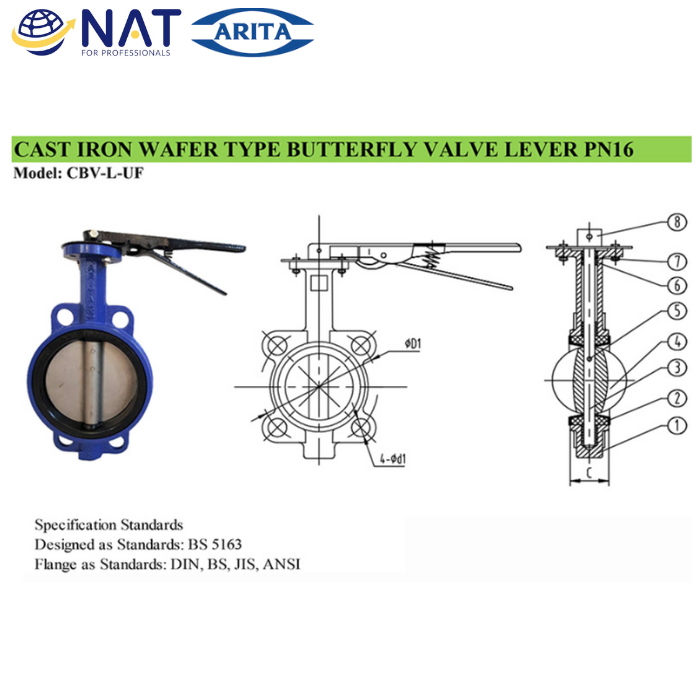

Các bộ phận chính của van

Van bướm tay gạt CBV-L-UF-PN16 bao gồm các bộ phận chính sau:

• Thân van: Là bộ phận chịu áp lực trực tiếp từ dòng chảy, thường được làm từ gang, thép hoặc inox.
• Đĩa van: Bộ phận trực tiếp điều khiển dòng chảy, thường làm từ inox hoặc gang.
• Trục van: Kết nối đĩa van với tay gạt, truyền động lực xoay.
• Gioăng làm kín: Đảm bảo độ kín khít giữa đĩa van và thân van, ngăn ngừa rò rỉ.
• Tay gạt: Dùng để điều khiển van đóng mở.
• Bu lông, ốc vít: Liên kết các bộ phận lại với nhau.

Thông số kỹ thuật chi tiết

Để hiểu rõ hơn về khả năng ứng dụng của van bướm tay gạt CBV-L-UF-PN16, cần xem xét các thông số kỹ thuật sau:

• Kích thước: DN50 - DN300 (tùy chọn đường kính trong).
• Áp suất làm việc: PN16 (16 bar).
• Nhiệt độ làm việc: -10°C đến 120°C (tùy thuộc vào vật liệu gioăng).
• Vật liệu thân van: Gang, thép, inox.
• Vật liệu đĩa van: Inox.
• Vật liệu gioăng: EPDM, NBR, PTFE.
• Kiểu kết nối: Wafer (kẹp giữa hai mặt bích).
• Tiêu chuẩn: EN, DIN, ANSI.

Vật Liệu Chế Tạo và Đặc Tính Kỹ Thuật

Vật liệu thân van, đĩa van, gioăng

Sự lựa chọn vật liệu chế tạo van bướm tay gạt CBV-L-UF-PN16 đóng vai trò quan trọng trong việc đảm bảo độ bền và hiệu suất hoạt động.

• Thân van: Thường được chế tạo từ gang (GG25), thép (WCB) hoặc inox (SS304, SS316) tùy thuộc vào môi trường làm việc. Gang có giá thành hợp lý, phù hợp với môi trường ít ăn mòn. Thép có độ bền cao, chịu được áp lực lớn. Inox có khả năng chống ăn mòn tuyệt vời, thích hợp cho môi trường hóa chất.
• Đĩa van: Thường được làm từ inox (SS304, SS316) do khả năng chống ăn mòn và độ bền cao.
• Gioăng: Các loại gioăng phổ biến bao gồm EPDM (chịu nhiệt, hóa chất nhẹ), NBR (chịu dầu), và PTFE (chịu nhiệt, hóa chất mạnh).

Ưu điểm của vật liệu

Mỗi loại vật liệu đều mang lại những ưu điểm riêng, đáp ứng các yêu cầu khác nhau của ứng dụng:

• Gang: Giá thành thấp, dễ gia công.
• Thép: Độ bền cao, chịu áp lực tốt.
• Inox: Chống ăn mòn tuyệt vời, tuổi thọ cao.
• EPDM: Khả năng đàn hồi tốt, chịu nhiệt độ vừa phải.
• NBR: Chống dầu mỡ tốt.
• PTFE: Chịu hóa chất và nhiệt độ cao.

Ứng Dụng Thực Tế của Van Bướm Tay Gạt CBV-L-UF-PN16

Trong hệ thống cấp thoát nước

Van bướm tay gạt CBV-L-UF-PN16 được sử dụng rộng rãi trong các hệ thống cấp thoát nước nhờ khả năng đóng mở nhanh chóng và hiệu quả. Chúng thường được lắp đặt trên các đường ống dẫn nước sạch, nước thải, hoặc trong các trạm bơm, nhà máy xử lý nước. Van giúp điều khiển dòng chảy, cô lập các đoạn ống để bảo trì, sửa chữa, hoặc điều chỉnh áp suất trong hệ thống. Độ bền và khả năng chống ăn mòn của vật liệu giúp van hoạt động ổn định trong môi trường nước.

Trong hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy (PCCC), van bướm tay gạt CBV-L-UF-PN16 đóng vai trò quan trọng trong việc kiểm soát dòng nước đến các đầu phun sprinkler, vòi chữa cháy. Van cho phép người vận hành nhanh chóng mở hoặc đóng nguồn cấp nước khi có sự cố xảy ra. Độ tin cậy và khả năng hoạt động ổn định trong điều kiện khẩn cấp là yếu tố quan trọng hàng đầu, do đó van bướm tay gạt thường được lựa chọn.

Trong các ngành công nghiệp khác

Ngoài các ứng dụng trên, van bướm tay gạt CBV-L-UF-PN16 còn được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:

• Công nghiệp hóa chất: Kiểm soát dòng chảy của hóa chất.
• Công nghiệp thực phẩm và đồ uống: Điều khiển dòng chảy của nguyên liệu và sản phẩm.
• Công nghiệp dầu khí: Sử dụng trong các hệ thống đường ống dẫn dầu, khí.
• Công nghiệp HVAC (Heating, Ventilation, and Air Conditioning): Điều khiển dòng chảy của nước làm mát, nước nóng.

Nhờ tính linh hoạt và khả năng đáp ứng nhiều yêu cầu khác nhau, van bướm tay gạt CBV-L-UF-PN16 là một giải pháp hiệu quả và kinh tế cho nhiều ứng dụng công nghiệp.
